Rivierpalen

Raaipalen

Tussen de kilometerraaipalen zijn bij het maken van de eerste herziening van de rivierkaarten (1871) ongeveer om de honderd meter punten aan weerszijde van de rivier getekend. In de uiterwaarden zijn op deze punten betonnen paaltjes geplaatst. De punten zijn genummerd van 1 t/m 9. Op de palen staat bij dit nummer een R.
Bij deze paaltjes werd de rivier overgestoken en de diepte gepeild. Op speciaal daarvoor gemaakte kaarten is deze diepte aangegeven in diepte in dm onder M.R. of M.E. (Middelbare Rivierstand of Middelbare Eb).

Tijdens het peilen worden de raaien op de beide oevers tijdelijk door zware piketten aangegeven. Met behulp van de aldus verkregen gegevens wordt de lijn van het "vaarwater" ingetekend. Dit is niet altijd de lijn die de grootste diepte verbindt maar die welke gaat door de diepste doorgaande lijn van geregelde en bevaarbare kromming. Bij deze lijn is op de kaart om de 150 á 200 m een dieptegetal aangegeven.

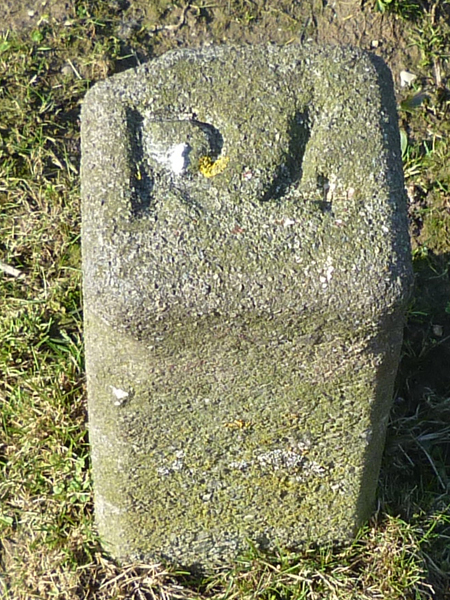

Raaipaal
Raaipaal

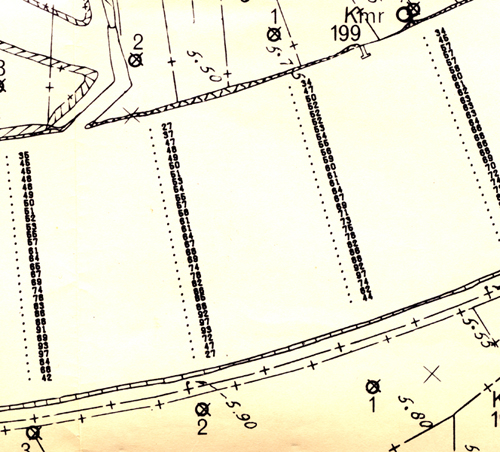

Kaartje
Opgenomen diepten tussen de raaipalen
